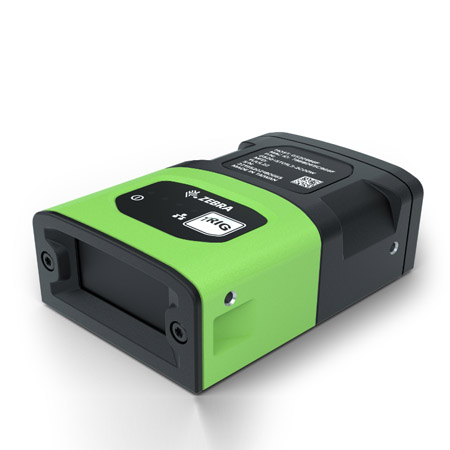

斑马GS20是一款功能强大的工业连接网关，可实现优异的扫描轨道架构，大幅提高包裹追踪和分拣吞吐量。在当 今典型的扫描轨道中，摄像头会采集条码，处理数据并将处理后的数据发送给主机，其中一台摄像头被指定 为上位机，还负责与轨道中的其他摄像头进行协调和通信。有了GS20作为指定的主模块，连接的摄像头就成 为了单一用途的设备，做它们指定要做的事情⸺采集条码。GS20可支持多达16个摄像头，可聚合采集的扫 描数据，从而快速发送主机应用程序所需的信息。 效果如何？ 提高处理效率，使轨道中的摄像头能够达到更佳扫描能力。您的扫描轨道投资也获得了不错的 回报。 此外，GS20易于设置、部署和管理，减少所需的编码或技术专业知识。坚固的防尘和防水设计确保在需要扫 描轨道的地方可靠运行。

zebra斑马GS20工业连接网关特点：

可连接更多相机，实现配置灵活性，可支持多种包装尺寸和标签方向。

基于网络的集成 HMI 图形界面让管理员通过点击操作即可配置 GS20 的多个方面，包括处理来自不同扫描器的条码数据。

对 Rockwell、Siemens、Mitsubishi 和 Omron PLC 设备的内置支持简化了集成，减少了部署时间和成本。

zebra斑马GS20工业连接网关参数：

物理参数

尺寸 1.1 in. 高 x 2.15 in. 宽 x 3.71 in. 长 28.3 mm高 x 54.6 mm宽 x 94.3 mm长

电源 10至30 VDC外部电源；24V时可达 7W；Class 2 PoE，7W

可配置 IO （4） 四个光隔离GPIO：（2）两个专用输 入（IN0/IN1），（2）二个专用输出（OUT0/ OUT1）

接口端口 (1)一个 M12 X-Coded 1000/100/10 Mbps 以太网 （1） 一个M12 12引脚电源/GPIO/串行

通讯协议

主机对上位机 PLC（西门子、罗克韦尔、欧姆龙、三菱型 号）、TCP/IP、串行、GPIO 上位机对下位机 TCP/IP, GPIO

下位机设备 正向连续电流可达 （IFM=70mA@TA） 兼容通过TCP/IP和GPIO连接的Zebra FS20 、FS40、FS70下位机设备

用户环境

工作温度 32° F 至 113° F/0° C 至 45° C（因工作周期 而异）

存储温度 -40° F 至 158° F/-40° C 至 70° C

湿度 5% 至 90% 相对湿度， 非冷凝

抗振性 EN 60068-2-6，14 mm @ 2 至 10 Hz 1.5 mm @ 13至55 Hz; 2 g @ 70至500 Hz 每个轴上（2）两个小时

抗冲击性 EN 60068-2-27，30 g； 11 毫秒；每个轴向 3 次冲击

密封等级 IP65 和 IP67

静电放电 +/-15 kV空气；+/-8 kV直接/间接接触

法规

环境 EN 50581:2012; EN IEC 63000:2018

电气安全 IEC 62368-1 (Ed.2); EN 62368-1:2014/ A11:2017

LED 安全性 IEC 62471: 2006年（第1版）EN 62471: 2008

EMI/EMS EN 55032:2015/A11: 2020 EN 55035:2017/A11: 2020 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 61000-6-2:2005和2019 FCC 47 CFR第15部分B子部分 加拿大ICES-003，第7期

欧盟合规声明 2014/30/EU; 2014/35/EU; 2011/65/EU 有关符合当前标准的详细信息，请参阅符合 性声明（DoC）。 DoC可在以下网址获取：zebra.com/DoC

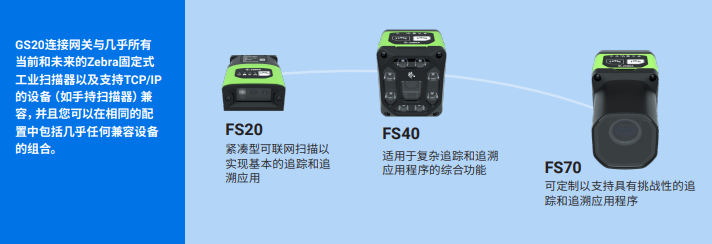

zebra斑马GS20工业连接网关应用：

zebra斑马FS20固定式工业扫描器   斑马zebra FS40固定式工业扫描器  zebra斑马FS70固定式工业扫描器
